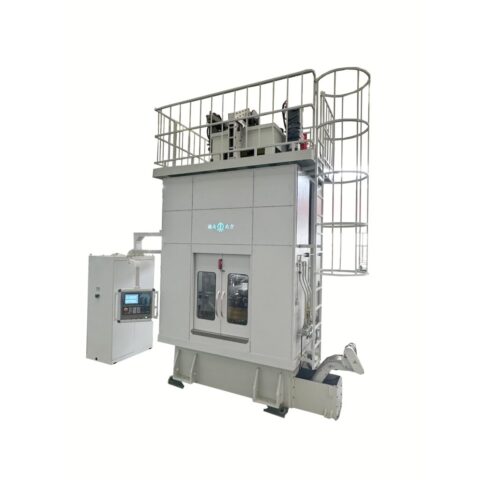

Brochadora interna vertical en espiral CNC de doble accionamiento y columna de guía doble, serie LK89
Brochadora en espiral, inteligente, de alta eficiencia, alta precisión, alta estabilidad y protección del medio ambiente.
1. Ventajas y características de la brochadora:
1. La estructura principal adopta un diseño altamente simétrico, con el centro del riel guía, el centro de accionamiento y el centro de brochado, todos en el mismo plano;
2. El eje C giratorio en espiral adopta una transmisión de engranajes de alta precisión de «juego 0 » ;
3. El eje lineal de brochado helicoidal ( eje X1 , X11 ) + rotación ( eje C ) adopta una retroalimentación de rejilla de alta resolución para lograr un control de circuito cerrado completo;
4. Operación de doble cara altamente flexible;
5. Dispositivo de elevación de herramientas flexible y seguro;
6. Sistema automático de enfriamiento y lavado de viruta con filtración de precisión;
7. Sistema de protección de seguridad con reducción de ruido de marco completamente rodeado;
8. Se adoptó el sistema CNC de desarrollo secundario profundo Siemens 828D ;
9. El dispositivo auxiliar de reemplazo de herramienta reduce la intensidad de la operación manual de reemplazo de herramienta; Mejora la seguridad de la operación y la eficiencia del reemplazo de herramientas.
2. Parámetros del producto:
| Modelo de máquina | LK89 10 | LK89 20 |
| Fuerza de tracción nominal | 100 kN | 200 kN |
| Viajes calificados | 125 0 mm | 200 0 mm |
| Ángulo de hélice | ± 45° | ± 45° |
| Velocidad de brochado (regulación de velocidad continua) | 1～7 m/min | 1～7 m/min |
| Velocidad de retorno de la corredera principal (regulación de velocidad continua) | 1～15 m/min | 1～22 m/min |
| Velocidad de corte (regulación de velocidad continua) | 1～7 m/min | 1 a 7 m/min |
| Velocidad de alimentación (regulación de velocidad continua) | 1～7 m/min | 1 a 7 m/min |
| Apertura máxima de placa de flores pequeñas | Φ 90 mm | Φ 140 mm |
| Diámetro exterior máximo de la pieza de trabajo × espesor | Φ240 mm × 100 mm | Φ240 mm × 100 mm |
| Peso neto de la máquina | Alrededor de 16500 kg | Alrededor de 26500 kg |
| Espacio de trabajo de la máquina herramienta (largo × ancho × alto) | 5 90 0 mm × 4750 mm × 4780 mm | 620 0 mm × 4750 m × 5580 mm |
