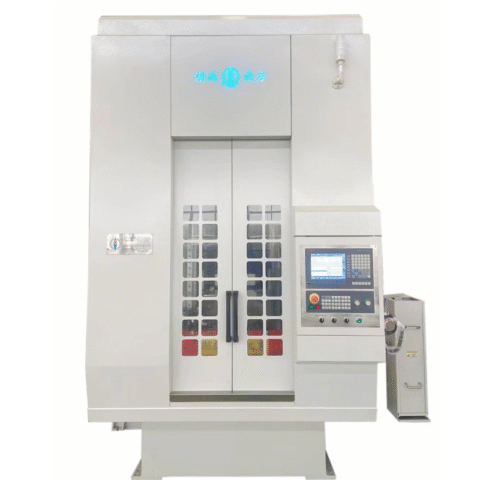

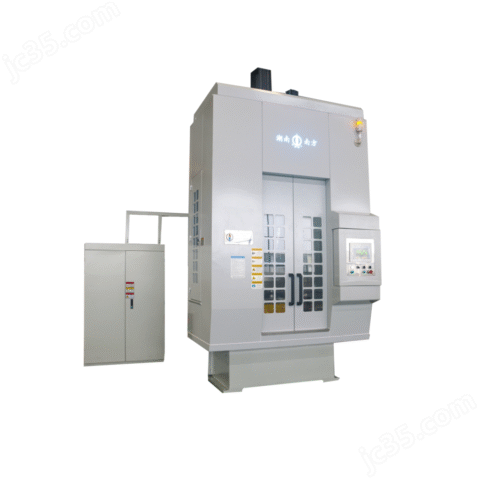

Brochadora interna pull-up con servomotor serie LJ57
Alta precisión, alta estabilidad, alta eficiencia, inteligencia, protección del medio ambiente, ahorro de energía.
1. Ventajas y características de la brochadora:
1. La estructura principal adopta un diseño de disposición de fuerza razonable, que reduce el torque generado al brochar piezas y mejora la rigidez general ;
2. La máquina herramienta adopta un servomotor para impulsar los movimientos principales y auxiliares, y otros movimientos son neumáticos, lo que es sensible, rápido y suave ;
3. Adopte un sistema de control digital desarrollado secundariamente, control de circuito cerrado, interfaz de interacción hombre-computadora y un control fácil de entender ;
4. El método de brochado con escolta completa garantiza la estabilidad de la brocha durante el proceso de brochado ;
5. Sistema de protección de seguridad completamente rodeado, más en línea con los requisitos de protección ambiental y reducción de ruido ;
6. El servomotor se utiliza para trabajar. La potencia de salida del motor varía con diferentes cargas, ahorrando así energía de manera efectiva .
7. Dispositivo de transferencia de cuchillas flexible y seguro ;
8. Estructura sencilla y espacio reducido.
2. Parámetros del producto :
| Modelo de máquina | LJ5705 | LJ5710 | LJ5720 | LJ5710- II | LJ5710- III | LJ5720-Ⅱ | LJ5720-III |
| Fuerza de tracción nominal | 50 kN | 100 kN | 200 kN | 100 kN | 100 kN | 200 kN | 200 kN |
| Viajes calificados | 800 mm | 1250 mm | 1600 mm | 1250 mm | 1250 mm | 1250 mm | 1250 mm |
| Velocidad de brochado (regulación de velocidad continua) | 1~7 m/min | 1~7 m/min | 1~7 m/min | 1~7 m/min | 1~7 m/min | 1~7 m/min | 1~7 m/min |
| Velocidad de retorno de la corredera principal (regulación de velocidad continua) | 1~15 m/min | 1~15 m/min | 1~15 m/min | 1~15 m/min | 1~15 m/min | 1~15 m/min | 1~15 m/min |
| Velocidad de corte (regulación de velocidad continua) | 1~10 m/min | 1~10 m/min | 1~10 m/min | 1~10 m/min | 1~10 m/min | 1~10 m/min | 1~10 m/min |
| Velocidad de alimentación (regulación de velocidad continua) | 1~10 m/min | 1~10 m/min | 1~10 m/min | 1~10 m/min | 1~10 m/min | 1~10 m/min | 1~10 m/min |
| Apertura máxima de la placa frontal | Φ50 | Φ60 | Φ100 | Φ60/Φ60 | Φ60/Φ60/Φ60 | Φ60/Φ60 | Φ60/Φ60/Φ60 |
| Distancia de la estación de trabajo | Estación única | Estación única | Estación única | Distancia de estación dúplex 248 mm | Distancia entre tres estaciones 140 mm | Distancia de estación dúplex 248 mm | Distancia entre tres estaciones 160 mm |
| Diámetro exterior máximo de la pieza de trabajo × espesor | Φ150×60 | Φ200×90 | Φ280×90 | Φ200×90 | Φ130×90 | Φ200×90 | Φ150×90 |
| Peso neto de la máquina | Alrededor de 6000 kilogramos | Alrededor de 8000 kilogramos | Alrededor de 12000 kg | Aprox. 8500 kilos | Aprox. 8500 kilos | Alrededor de 11000 kg | Alrededor de 11000 kg |
| Espacio de trabajo de la máquina herramienta (largo × ancho × alto) | 3000 mm × 2550 mm × 3250 mm | 3600 mm × 3600 mm × 4000 mm | 3850 mm × 3800 mm × 4800 | 3600 mm × 3600 mm × 4000 mm | 3600 mm × 3600 mm × 4000 mm | 3850 mm × 3800 mm × 4400 | 3850 mm × 3800 mm × 4400 |
