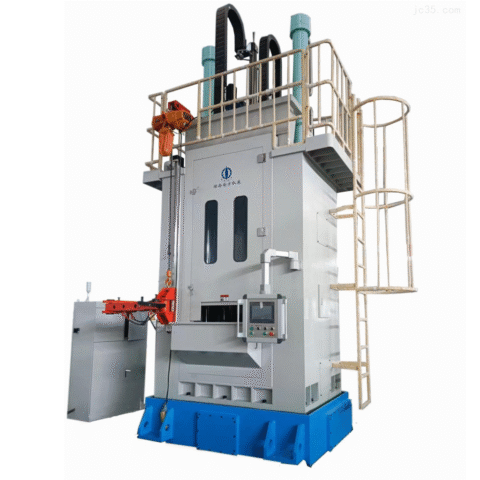

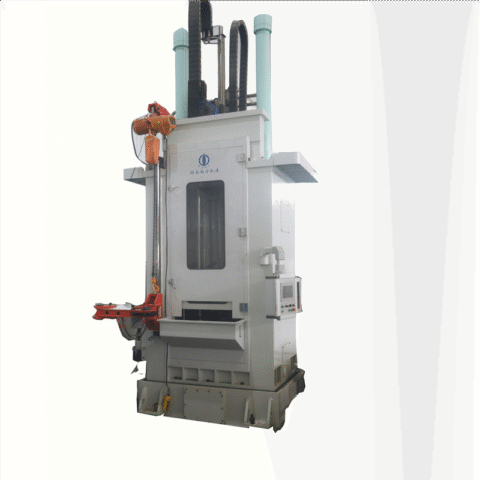

Brochadora interna con doble columna de guía y pull-up serie LG557
Brochadora de gran tonelaje, cilindros dobles, pilares guía dobles, inteligente, alta eficiencia, alta precisión, alta estabilidad y respetuosa con el medio ambiente.
1. Ventajas y características de la brochadora:
1. La estructura principal adopta un diseño altamente simétrico, con 2 centros de riel guía, 2 centros de accionamiento y 1 centro de brochado en el mismo plano;
2. El método de brochado con escolta completa garantiza la estabilidad de la brocha durante el proceso de brochado;
3. Tanto el movimiento principal de brochado como el movimiento auxiliar de transferencia de herramientas utilizan la detección de posición del codificador para lograr un control de circuito cerrado completo;
4. Operación de doble cara altamente flexible;
5. Dispositivo de elevación de herramientas flexible y seguro para proteger mejor la herramienta;
6. Se adoptó un sistema de control independiente y profundamente desarrollado;
7. El dispositivo auxiliar de reemplazo de herramienta reduce la intensidad de la operación manual de reemplazo de herramienta; Mejora la seguridad de la operación y la eficiencia del reemplazo de herramientas.
2. Parámetros del producto:
| Modelo de máquina | LG55710 | LG55720 | LG55730 | LG55740 | LG55760 |
| Fuerza de tracción nominal | 100 kN | 200 kN | 300 kN | 400 kN | 600 kN |
| Viajes calificados | 1250 mm | 1600 mm ( 1800 mm ) | 1600 mm ( 1800 mm ) | 2000 mm | 2000 mm |
| Velocidad de brochado (regulación de velocidad continua) | 1~7 m/min | 1~7 m/min | 1~7 m/min | 1~7 m/min | 1~6 m/min |
| Velocidad de retorno de la corredera principal (regulación de velocidad continua) | 2~15 m/min | 2~15 m/min | 2~15 m/min | 2~15 m/min | 2~15 m/min |
| Velocidad de corte (regulación de velocidad continua) | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min |
| Velocidad de alimentación (regulación de velocidad continua) | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min |
| Apertura máxima de la placa frontal | Φ 70 | Φ 100 | Φ 150 | Φ 150 | Φ 200 |
| Distancia de la estación de trabajo | Estación única | Estación única | Estación única | Estación única | Estación única |
| Diámetro exterior máximo de la pieza de trabajo × espesor | Φ 220 × 100 | Φ 280 × 200 | Φ 300 × 200 | Φ 300 × 200 | Φ 480 × 200 |
| Peso neto de la máquina | Alrededor de 14000 kilogramos | Aproximadamente 21000 kg (aproximadamente 22500 kg ) | Aproximadamente 22500 kg (aproximadamente 24000 kg ) | Aprox. 22500 kilos | Alrededor de 32500 kg |
| Espacio de trabajo de la máquina herramienta (largo × ancho × alto) | 4300 mm × 3650 mm × 4800 mm | 4500 mm × 3550 mm × 5400 mm ( 5800 mm ) | 4500 mm × 4050 mm × 5600 mm ( 6000 mm ) | 5150 mm × 4200 mm × 6650 mm | 5650 mm × 4550 mm × 6850 mm |
| Modelo de máquina | LG55710- Ⅱ | LG55710- III | LG55720- II | LG55720- III | LG55740- II | LG55740- III | LG55760- II | LG55760- III |
| Fuerza de tracción nominal | 100 kN | 100 kN | 200 kN | 200 kN | 400 kN | 400 kN | 600 kN | 600 kN |
| Viajes calificados | 1250 mm | 1250 mm | 1250 mm | 1250 mm (1600 mm) | 1600 mm | 1600 mm ( 1800 mm ) ( 2000 mm ) | 2000 mm | 2000 mm |
| Velocidad de brochado (regulación de velocidad continua) | 1~7 m/min | 1~7 m/min | 1~7 m/min | 1~7 m/min | 1~7 m/min | 1~7 m/min | 1~6 m/min | 1~6 m/min |
| Velocidad de retorno de la corredera principal (regulación de velocidad continua) | 2~15 m/min | 2~15 m/min | 2~15 m/min | 2~15 m/min | 2~15 m/min | 2~15 m/min | 2~15 m/min | 2~15 m/min |
| Velocidad de corte (regulación de velocidad continua) | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min |
| Velocidad de alimentación (regulación de velocidad continua) | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min | 1~5 m/min |
| Apertura máxima de la placa frontal | Φ 60 | Φ 60 | Φ 70 | Φ 110/2- Φ 70 | Φ 110 | Φ 110/2- Φ 90 | 2- Φ 110 | Φ 105 |
| Distancia de la estación de trabajo | 2 estaciones | 3 estaciones | 2 estaciones | 3 estaciones | 2 estaciones | 3 estaciones | 2 estaciones | 3 estaciones |
| Diámetro exterior máximo de la pieza de trabajo × espesor | Φ 130 × 100 | Φ 130 × 100 | Φ 140 × 180 | Φ 220 × 180 | Φ 200 × 200 | Φ 320 × 200 | Φ 220 × 200 | Φ 200 × 200 |
| Peso neto de la máquina | Alrededor de 14000 kilogramos | Alrededor de 15500 kg | Alrededor de 18000 kilogramos | Aproximadamente 19500 kg (aproximadamente 23500 kg ) | Aprox. 23500 kilos | Aproximadamente 24.500 kg (aproximadamente 26.000 kg ) (aproximadamente 27.000 kg ) | Alrededor de 33000 kg | Alrededor de 34500 kg |
| Espacio de trabajo de la máquina herramienta (largo × ancho × alto) | 4300 mm × 3650 mm × 4800 mm | 4500 mm × 3650 mm × 4800 mm | 4500 mm × 3550 mm × 4537 mm | 4650 mm × 3550 mm × 4537 mm (5400 mm) | 5150 mm × 4200 mm × 5850 mm | 5250 mm × 4200 mm × 5980 mm ( 6400 mm) ( 6800 mm ) | 5650 mm × 4550 mm × 6850 mm | 5650 mm × 4550 mm × 6850 mm |
